小白一枚，板子上的一个芯片烧了，请大佬帮忙分析下原因

没风声 · 发表于 2018-12-7 16:45:36

我用降压模块降到了5V，接USB，然后USB接了指南者的USB转串口给板子供电，RESET键旁边的D10芯片烧了，冒烟。。。。但是之前用电脑的usb供电是没问题的，请问是什么原因呢？感谢~~

杰杰 · 发表于 2018-12-7 17:13:59

D10是二极管，你反接了吧

没风声 · 发表于 2018-12-7 18:40:40

杰杰发表于 2018-12-7 17:13
D10是二极管，你反接了吧

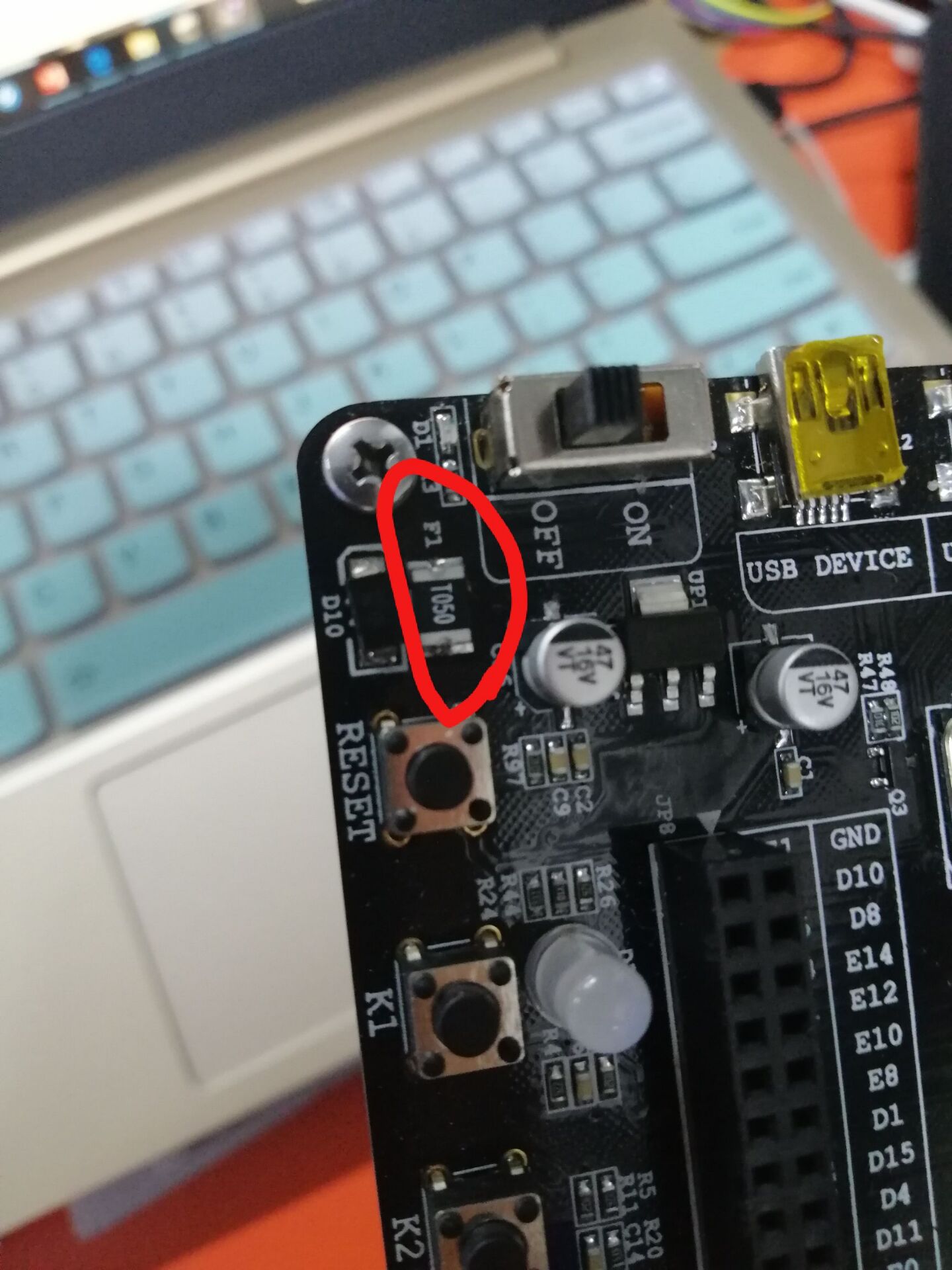

没有，和正常的板子比较了一下，那个上面的字方向都是一致的，不过有个保险丝字的方向不一样，好的板子都是朝一个方向的，只有我的是朝另一个方向的，这个有影响吗

wx_gmJ1ZZS1 · 发表于 2018-12-7 18:51:16

发现有人烧板子了，过来围观....啧啧

浪花火炎 · 发表于 2018-12-7 19:50:56

D1是颗防反接的二极管，照理接错了也没影响的，猜测D1二极管表面被什么东西刮伤了，也肯能你的降压模块输出不稳定。
你找个肖特的二极管换上去就行了，如果不怕电源正负反接烧芯片，直接去掉短接两焊盘连通。

鲁合乐 · 发表于 2018-12-8 13:58:34

通电前有没测它的输出电压

没风声 · 发表于 2018-12-9 08:24:18

鲁合乐发表于 2018-12-8 13:58
通电前有没测它的输出电压

emmmm只测了稳压模块的电压，输出的是4.8V

没风声 · 发表于 2018-12-9 08:25:33

浪花火炎发表于 2018-12-7 19:50
D1是颗防反接的二极管，照理接错了也没影响的，猜测D1二极管表面被什么东西刮伤了，也肯能你的降压模块输出 ...

我看某宝上有很多种肖特基二极管，任意一种换上都行吗

浪花火炎 · 发表于 2018-12-16 19:04:01

没风声发表于 2018-12-9 08:25
我看某宝上有很多种肖特基二极管，任意一种换上都行吗

都可以的。看看原理图上的标识，直接买个与原来一样的，能对上焊盘完美焊上去。
